正航仪器整理搪瓷炊具耐温急变性测定方法

一、范围
本标准规定了搪瓷炊具耐热急变性的测定方法。通过连续得热震试验搪瓷炊具在温度突然的变化条件下的性能
二、术语和定义
下列术语和定义适用与本标准。
1、热震试验thermaishosk test 从将冷水注入加热的内部开始，到在加入热试样到下一阶段热震试验所需温度结束的一系列操作。
2、 热震温度 thermaishock temperature 试样用冷水骤冷之前所加到的温度。
3、耐温急变性 thermaishock resistance 试样用冷水骤冷或在加热时出现次损坏的热震温度和水温之差。
4、 损坏demage 在正常视觉条件下，距离试样250mm,在搪瓷瓷面上可见剥瓷或裂纹，或可见有色液体渗进瓷层。
三、原理
由递增温度为20℃的一系列单次热震实验组成，各次热震试验从外面热成试样，然后用20℃的水倾入试样内部骤冷。次试验的热震温度为200℃。出现次可见的损坏时试验结束。
四、仪器

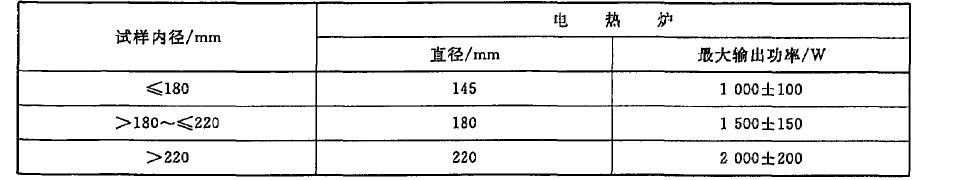

1、电热炉 电热炉温度应能全程控制，其直径和输出功率应符合表1的规定。

为克服试样底部不平坦，电热炉上应覆盖一填满植度为O. 100 mm........O. 125 mm 铜植的环.
2、 测温装置能快速显示，精度为2 .C.
3、 温度计用于测量水温。
4、斑血、软布或手巾纸
5、 贮水容器
6、 秒辑
五、试样和职梓
1、 应采用未经受过任何物理化学试验的试样。
2、 试样在交付批巾应有代表性，取样方案应经相关各方同意。
3、 至少应测试三个试样。
