一、检验项目
垂直工作台面对工作台纵向(X 轴线〉移动的平行度

二、允差
1、普通级
在任意300 测量长度上为0 . 015;
在全长上为0.030
2、精密级
在任意300 测量长度上为0.010；
在全长上为0.020
三、检验工具
指示器、专用平尺
检验方法〈按GB/T 1742 1. 1-1998 中5. 4. 2. 2. 2. 1)
在垂直工作台面上沿纵向固定专用平尺。在纵向行程的中间位置固定指示器，使其测头触及平尺
检验面。移动工作台在全行程上检验。
误差以指示器读数的差值计
四、检验项目
垂直工作台定位T 形糟下侧面对工作台纵向(X 轴线〉移动的平行度

五、允差
1、普通级
在任意300 测量长度上为0.015 ;
在全长上为0.030
2、精密级
在任意300 测盘长度上为0.012;
在全长上为0.025
六、检验工具
指示器
检验方法〈按GB/T 17421. 1-1998 中5. 4. 2. 2. 1,5. 4. 2. 2. 2. 1)

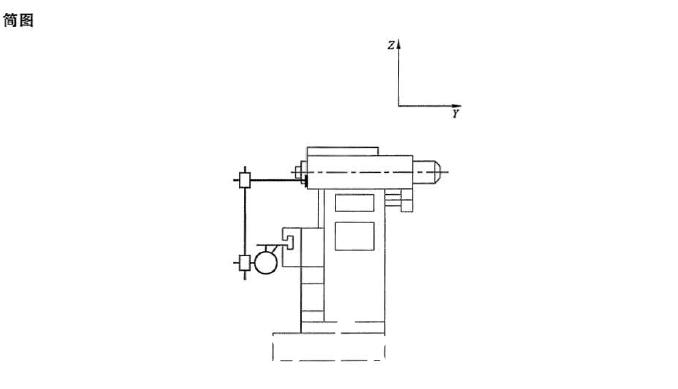

升降台置于其垂向行程的中间位置。
在纵向行程的中间位置固定指示器， 使其测头触及T 形槽下侧面.移动工作台在全行程上检验.
误差以指示器读数的差值计
