正航仪器整理数控工具几何精度检验4
一、检验项目

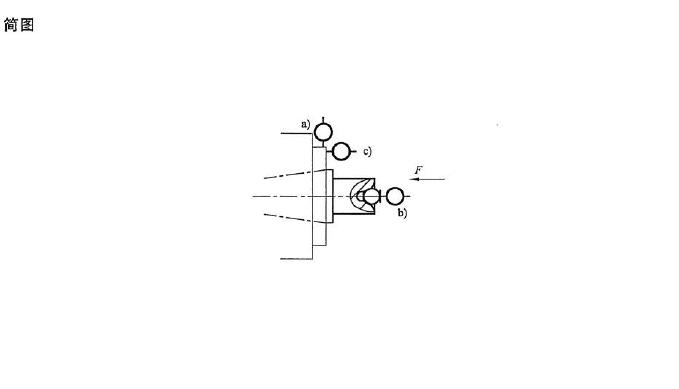

水平主轴端部:
a) 主轴定心轴颈的径向跳动〈用于有定心轴颈的机床) ;
b) 周期性轴向窜动;
C) 主轴轴肩支承面的跳动
二、允差
1、普通级 a) 0.010 ; b) 0.010 ; c) 0.015
2、精密级 a) 0.006; b) 0.006 ; C) 0.010
三、检验工具
指示器、专用检验棒
检验方法〔按GB/T 1742 1. 1-1998 中a) 5.6. 1. 2. 2 ,b)5. 6. 2. 2. 1 , 5. 6. 2. 2. 2,c)5. 6. 3. 2J
固定指示器,使其测头触及:a) 主轴定心轴颈表面; b) 插人主轴锥孔中的专用检验棒端面中心处的钢球表面;c) 主轴轴肩支承面靠近边缘处。旋转主轴检验。
a) 、b) 、c) 误差分别计算。
误差以指示器读数的差值计。
b) 、c) 项检验时,应沿主轴轴线加一由制造厂规定的力F(对已消除轴向游隙的主轴,可不加力)
四、检验项目

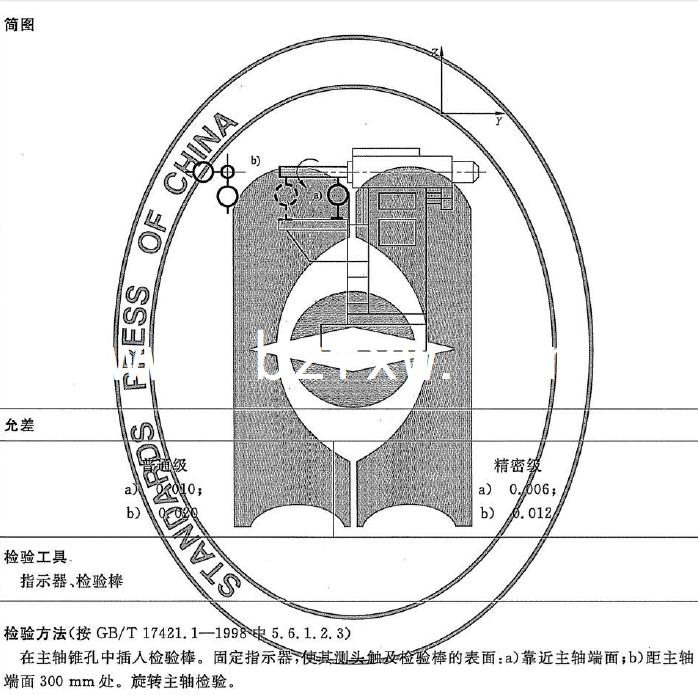

水平主轴锥孔轴线的径向跳动z
a) 靠近主轴端面;
b) 距主轴端面300 mm 处
拔出检验棒,相对主轴旋转900 , 重新插入主轴锥孔中,依次重复检验3 次。
a) 、b) 误差分别计算。
误差以4 次测量结果的算术平均值计。
在垂直(YZ) 平面和水平(XY)面内均应检验

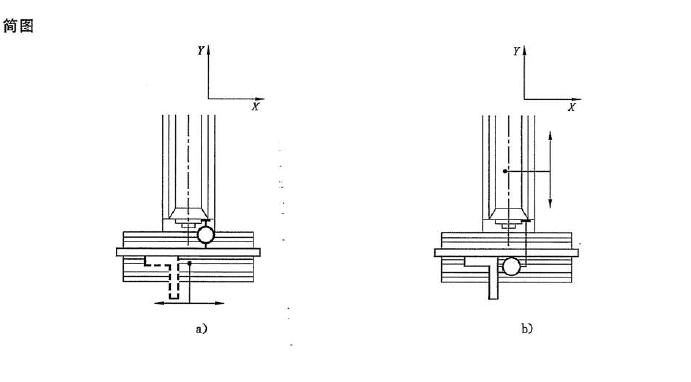

五、检验项目
水平主轴座横向(Y 轴线〉移动对水平〈、数控回转)工作台纵向(X 轴线〉移动的垂
直度。
六、允差
普通级
0.020/300
精密级
0.012/300
七、检验工具
指示器、角尺、平尺
检验方法(按GB/T 1742 1. 1-1998 中5.5.2.2.4)
水平(、数控回转)工作台置于其横、垂·向行程的中间位置。
a) 将平尺放在工作台面上,调整平尺,使其检验面和工作台纵向移动平行。角尺放在工作台面上,使其一检验面紧靠平尺。然后使工作台置于纵向行程的中间位置。
b) 固定指示器,使其测头触及角尺的另一检验面。移动水平主轴座在全行程上检验。
误差以指示器读数的差值计
