正航仪器技术整理真空皮带脱水机浮动板部件
一、本部件主要由滑板和滑板支撑组成,起支撑皮带在其上面运行的作用,滑板与皮带之间采用水润滑,滑板支撑两侧设计有沟槽,以利于排水。
1滑板的加工及检验:
滑板的材质:分子聚乙稀。
2浮动板的安装检验要领:
2.1滑板组装后的水平度控制在1mm以内。测量点为每块滑板的四端。
调整方式:通过滑板支撑与机架中部之间的垫片调节。
2.2滑板及滑板支撑各自对接处均应涂抹硅密封胶,滑板安装好后其沉孔也应填满硅密封胶。
3真空室、滑板、摩擦带安装位置要求:

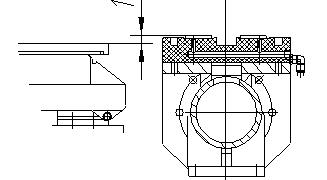

为了保证摩擦带上表面比滑板高出0~1mm,则应使真空室上表面比滑板低2~3mm,其中滑板应与校准就位后的辊筒平齐。

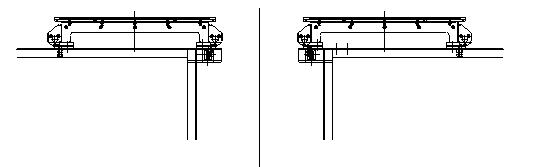

4真空室中心调整好后,参照下图,在滑板上每隔2m,量出真空室中心到滑板边的距离L1、L2、L3……并用划针画出标记a、b、c等。
二、真空皮带脱水机清洗部件
组成:由皮带清洗、滤布清洗装置及;锄装置组成。

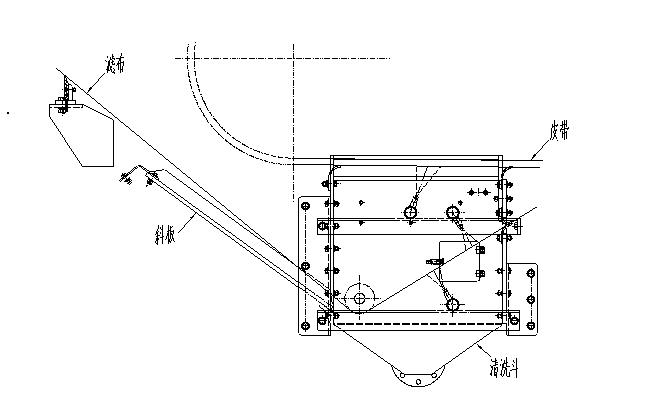

5.1皮带、滤布清洗装置:
组成:由清洗斗、检测窗、喷淋配管、刮刀、锄、刷子、吊架等组成。
作用:清洗皮带和滤布
工作原理:在皮带机运行过程中,石膏粒会附着在皮带和滤布上,影响了过滤的效果。在清洗装置中,利用刮刀清除粘在滤布上的石膏,再利用喷淋水清洗皮带,使皮带在下一个循环时又处于了干净状态。利用高压水管冲洗滤布,清洗粘在滤布上的石膏粒,使滤布在下一个循环时又处于了干净的状态。
清洗斗的加工检验:
a、材质:改性PP
b、配管作水压试验,3kgf/cm2,不得漏水。
5.2刮刀的安装检测
5.2.1按照图纸安装零部件,安装时注意不要损伤零部件的外表面。
5.2.2刮刀安装到位后,可调节刮刀下的调节螺栓,使刮刀贴紧滤布。
