正航仪器真空脱泡机零部件明细

1.概述
A.目的

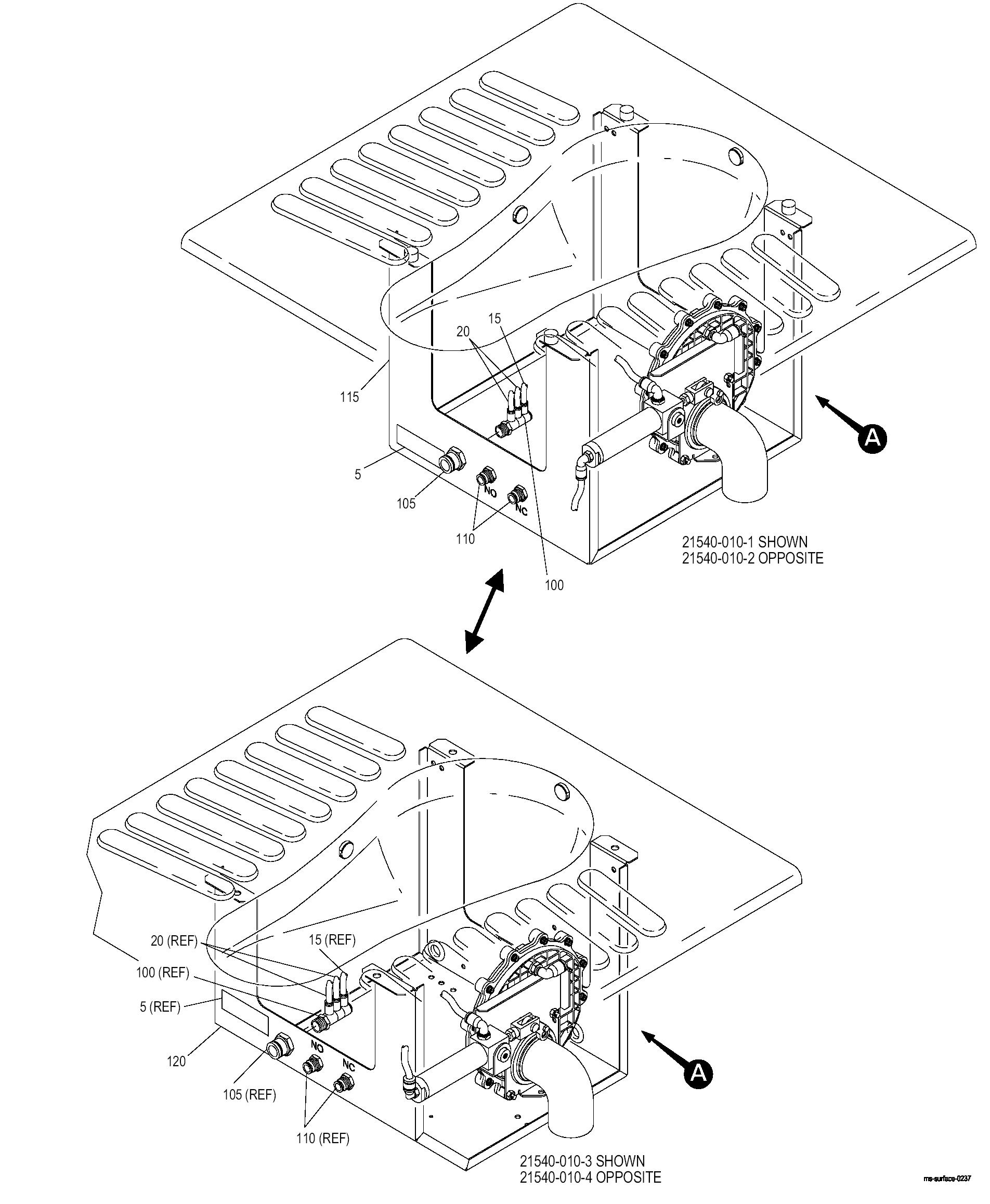

此部分罗列并描述了真空污物收集系统的所有零部件组成，子配件及详细零部件，包含部件分解图及详细零部件明细。分解示意图表明每个零部件的具体位置，零部件明细以表格形式提供每个部件的有关资料。所列出的零件可以因磨损、老化或使用不当等原因而予以更换。
B.如何使用零部件明细图解
（1）识别零件
零部件明细表中的序号与分解示意图中的序号相对应，确定件号时，先看分解示意图中的零件，注意其序号，然后参照零部件明细中的序号，再顺行找出零件号。
（2）组成关系
列出的每个组成件下面紧跟详细的零部件，圆点缩进式排列表明其组成关系。零件一般按拆卸顺序排列，附属件除外。如有该部件的话，附属件的排列是紧跟其所附属的部件。这种关系说明如下：
1234567
组成或安装描述题目
·组成件
·组成件的附属件
··组成件的详细零件
···子配件
···子配件的附属件
····子配件的详细零件
·····更小的子配件
·····该更小子配件的附属件
（3）代码标记
两个或更多的组成件具有相同的详细零件时，将使用代码标记（USED ON CODE）来区分，这些代码按字母顺序从A开始，写在组成件一行的单独样目内，该代码将一个详细零件与下一较大组件相匹配，该样目空白之处表面零部件适用于所有下一较大组件。
（4）数量
“每个组成件数量（UNITS PER ASSY）”一栏表明下一较大组成件或子配件所需每个零件的数量，该样目项下的数量用于某一特定位置，不必表示一个组件中零件的总数量。RF用来着重说明一个组件前面已经列出，再次罗列仅供参考。AR表示该件数量是散件，需要时使用。
C.特殊术语及符号
（1）删除的零部件在“名称（NOMENCLATURE）”一栏中注明“已删除（DELETED）”，件号在“件号（PART NUMBER）”样中注明，数量在“每个组件的数量（UNITS PER ASSY）”中注明，名称及“代码标识（USED ON CODE）”将被删除。
（2）符号
    ATTACHING PARTS（附属件）表明一组附属件的开始
       *  *  *               表明一组附属件的结束。
       -                     件号前的“-”表示该零件在零部件明细表中未显示，或没有首行及件号。
2、零部件明细表
后面的内容构成零部件示意图及名称明细，示意图编号从1开始，每份示意图包括一个或多个明细表，和一个DPL。

示意图 图中零件	零件编号	客户零件编号	名   称 1234567	代码标识	数量
1 -1       -1A       -1B       -10     -10A     -10B     -10C     -20       -30       -30A	22480-001       22480-002       22480-003       21540-010-1     21540-010-2     21540-010-3     21540-010-4     21560-001       21540-008       21560-008		污物收集部件 （1个便器系统） （详见图6）   污物收集部件 （2个便器系统）   （详见图6）   污物收集部件 （3个便器系统）   （详见图6）   真空便器，蹲式   （详见图2）   真空便器，蹲式   （详见图2）   真空便器，蹲式   （详见图2）   真空便器，蹲式   （详见图2）   真空便器，座式   （附ROU及FCU）   （详见图3）   蹲便器安装部件   （附ROU及FCU）   （详见图A-1）   座便器安装部件   （附ROU及FCU）   （详见图A-2）		RF       RF       RF       1     1     1     1     1       1       1

零件不含图解
